Наш народ от катастрофической нехватки пространства в квартирах, домах или гаражах начинает усовершенствовать различные конструкции и придумывать новые, лишь бы найти местечко для нужных вещей, предметов, инструментов. Дошло уже до того, что системы хранения делают подвесными и хранят все нужное под ...потолком.

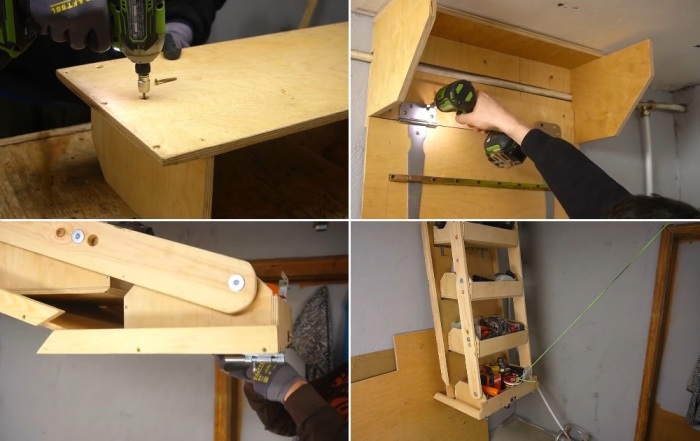

Добротная подвесная система хранения для гаража и не только. | Фото: youtube.com/ © Men's Craft.Если получится сделать добротную полку с подъемным механизмом, то наверняка появится возможность пристроить довольно много нужных вещей, которые будут храниться под потолком и при этом не занимать драгоценное место в шкафу или стеллаже. Для того чтобы справиться с созданием довольно сложной конструкции, достаточно будет загореться идеей и посмотреть мастер-класс, в котором Дмитрий, большой любитель экспериментов, очень доступно все показывает и рассказывает.
Древесно-стружечные материалы, электроинструменты, крепежные изделия и фурнитура. | Фото: youtube.com/ © Men's Craft.Для такой самоделки понадобятся:- листы мебельного щита (толстая фанера, плиты ОСБ и т.д.);- деревянные рейки, брус;- рояльные петли, дверные петли, шпингалеты, дверная ручка с защелкой, веревка, блок с роликом;- электроинструменты (шуруповерт, дрель, лобзик, сабельная пила);- крепежные изделия различных типов и размеров, шлифовальная бумага, столярный клей.

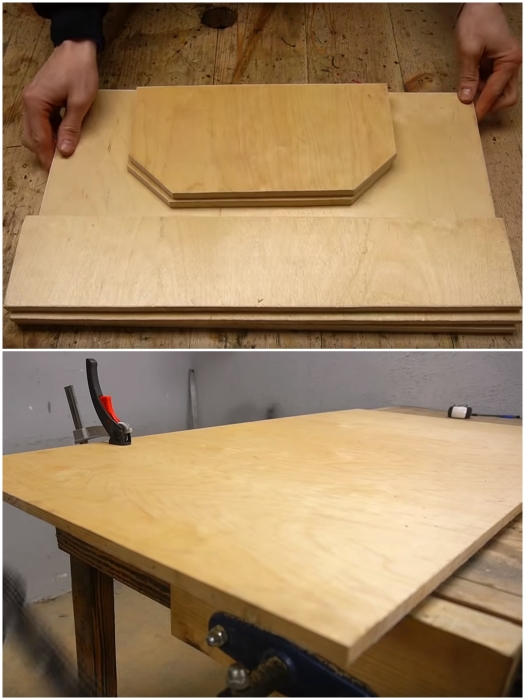

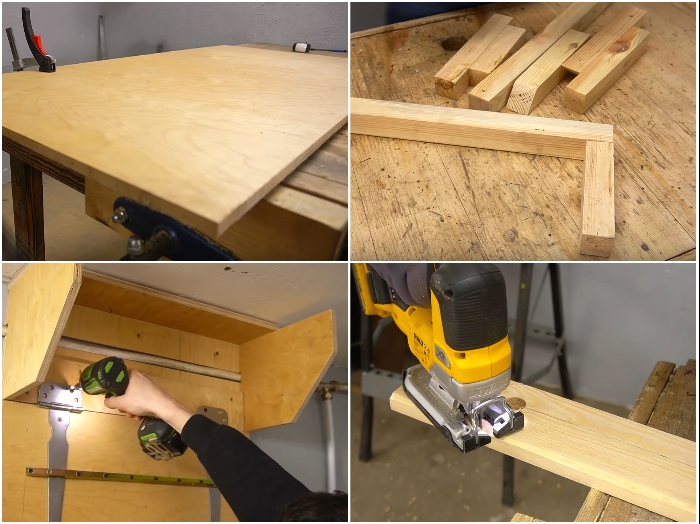

Сначала нужно вырезать все необходимые элементы и зашкурить торцы. | Фото: youtube.com/ © Men's Craft.Для начала нужно определиться, какой ширины и глубины вы хотите иметь ящики. После этого необходимо раскроить полотно для конструкции верхней части стенда его основной части, деталей укрепленного козырька и 4 ящиков. Торцы всех элементов стоит закруглить или просто зашкурить шлифовальной бумагой.

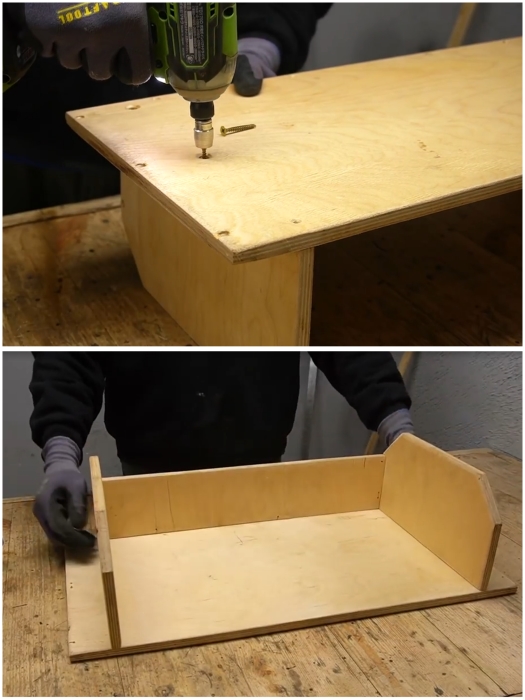

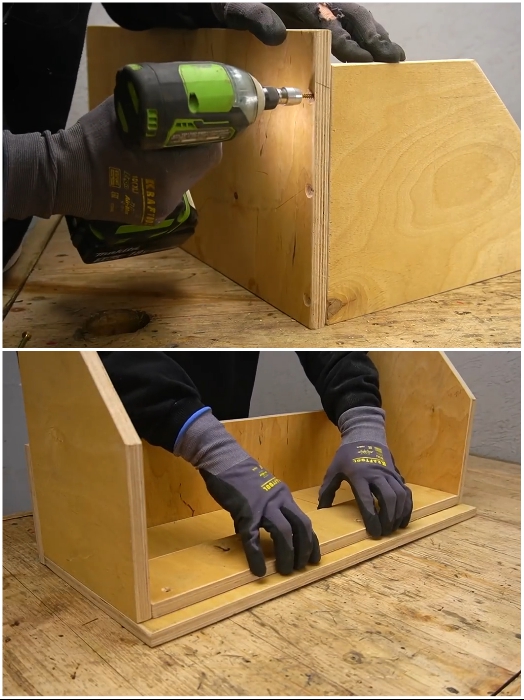

Принцип сборки первого ящика подвесной полки-стеллажа. | Фото: youtube.com/ © Men's Craft.Начинать собирать конструкцию нужно с нижнего ящика.
Важно: Стоит обратить внимание, что нижний ящик подвесной полки является частью стенда и по этой причине дно ящика должно быть больше чем у остальных. При этом закреплять боковые стенки нужно с отступом 6-8 см от краев.

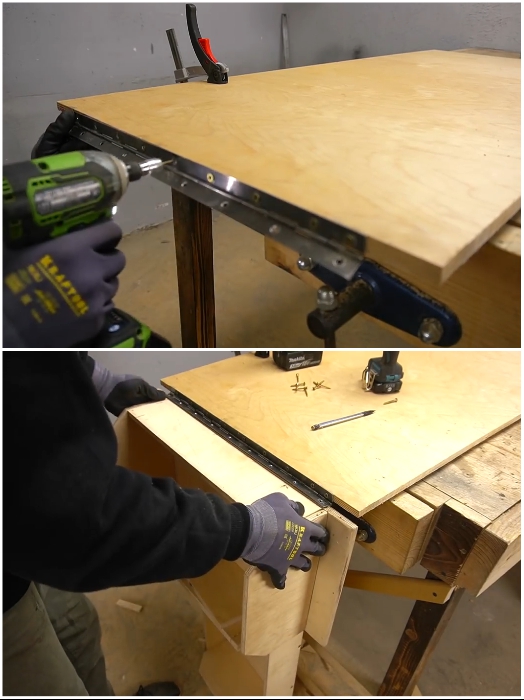

С помощью рояльных петель ящик закрепляем внизу конструкции. | Фото: youtube.com/ © Men's Craft.

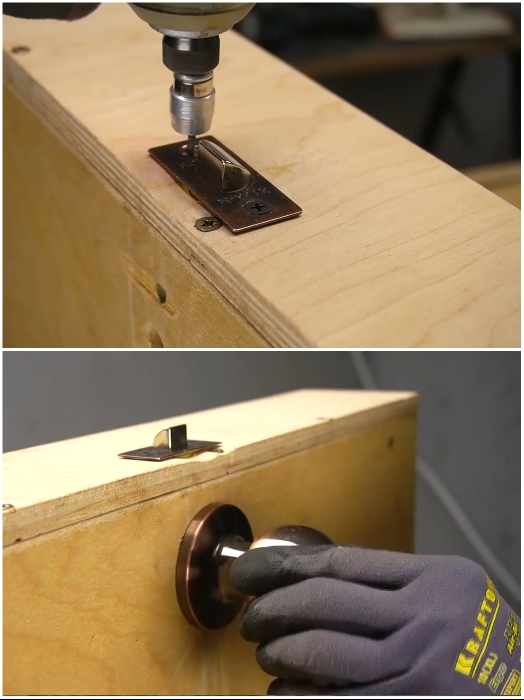

На дне и торце нижнего ящика устанавливаем дверную ручку с защелкой. | Фото: youtube.com/ © Men's Craft.После сборки ящик закрепляют на основном полотне с помощью обычных саморезов по дереву и рояльных петель. Это делается на торце (нижняя планка ящика), в который врезается дверной замок с защелкой, а на дне закрепляется ручка. Остальные же ящики собираются стандартно, соединяя детали по торцевой части.

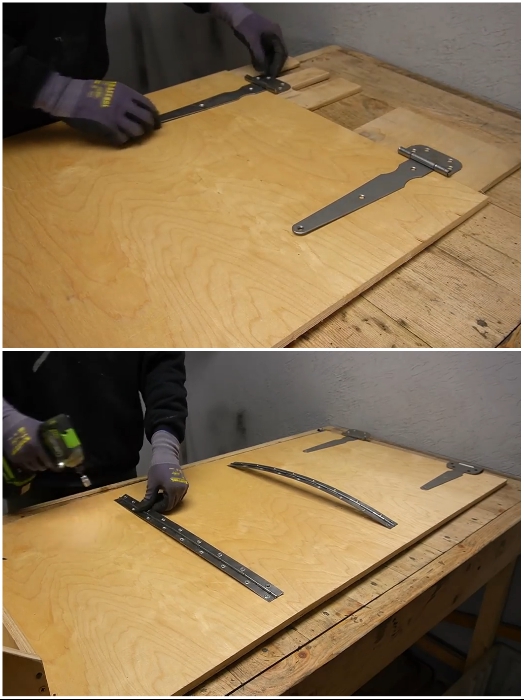

На верхнюю часть стеллажа-полки прикручиваем одну часть дверных петель, а по полотну стенда рояльные петли для закрепления ящиков. | Фото: youtube.com/ © Men's Craft.После установки нижнего ящика с другой стороны основного полотна закрепляется большая часть накладной пластины дверных петель. После расчета места размещения остальных ящиков нужно закрепить рояльные петли только с одной стороны. Это облегчит их установку в дальнейшем.
Процесс сборки и укрепления козырька для подъемной конструкции полки-стеллажа. | Фото: youtube.com/ © Men's Craft.Для того чтобы закрепить основную часть подвесной полки, на стене нужно собрать конструкцию в виде добротного козырька. Для этого понадобится 4 детали, вырезанные из основного материала. Если в планируемом месте установки проходят коммуникации, стоит заранее сделать соответствующие отверстия.

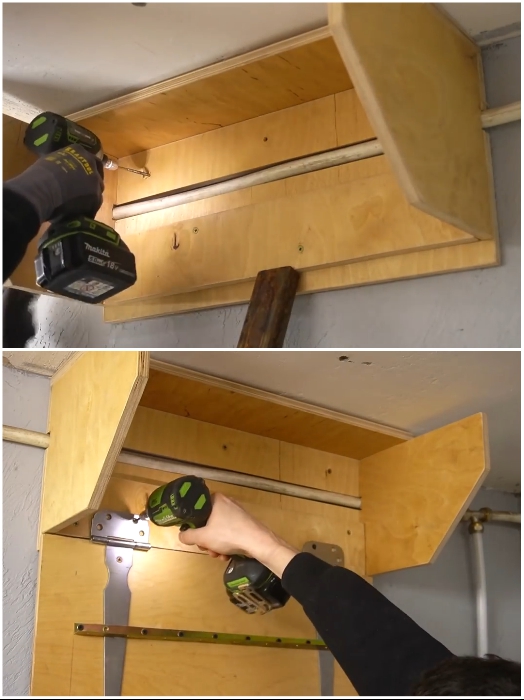

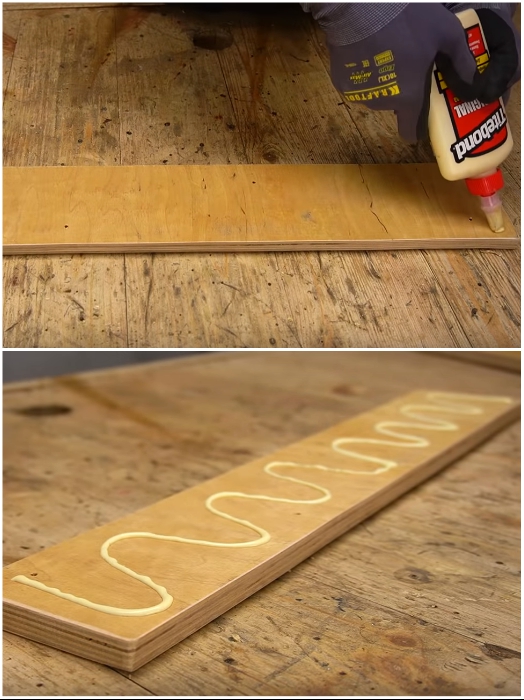

Дополнительную планку для укрепления основы под удержание конструкции полки-стеллажа сначала нужно приклеить. | Фото: youtube.com/ © Men's Craft.Ту сторону конструкции, где будет устанавливаться основная часть с полками, стоит укрепить с помощью дополнительной деревянной планки. Это обязательное условие, ведь именно этот своеобразный козырек будет удерживать всю массу подвесной полки-стеллажа и всего содержимого. Для этого понадобится столярный клей или ПВА и несколько коротких саморезов по дереву. Вот именно к ней и прикручивается вторая пластина дверных петель с подготовленным к дальнейшим процессам стендом.
Закрепление козырька на стену делают с помощью дюбелей и шурупов, а вот дверные петли можно закрепить саморезами по дереву. | Фото: youtube.com/ © Men's Craft.Прикручивается основа для крепления подвесной полки-стеллажа на стену с помощью дюбелей и шурупов. Следует помнить, что нагрузка на них и стену будет довольно большая поэтому длина и диаметр крепежных элементов должны быть соответствующими.

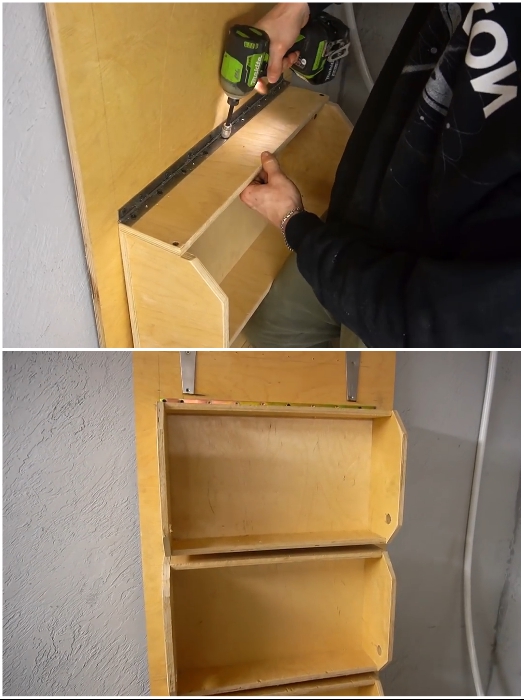

Вот такая конструкция получается после прикручивания всех подготовленных ящиков к петлям. | Фото: youtube.com/ © Men's Craft.После этого следует прикрепить ящики к свободной стороне петель и можно приступать к следующему процессу создания подвесной полки.

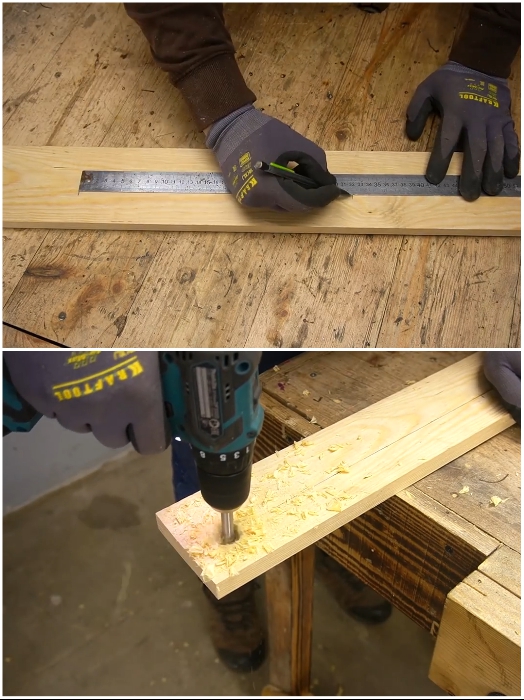

Отверстия большого диаметра можно сделать с помощью дрели и соответствующей насадки. | Фото: youtube.com/ © Men's Craft.

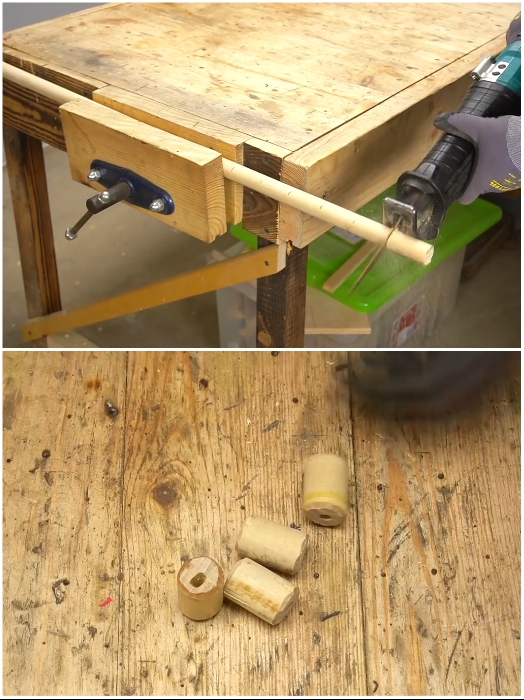

Процесс изготовления деревянной втулки. | Фото: youtube.com/ © Men's Craft.Для этого понадобится две рейки одинаковой длины и ширины, на которых нужно сделать разметку и отверстия большого диаметра, чтобы можно было установить в них деревянную втулку с фиксирующей шайбой и мебельным шурупом.

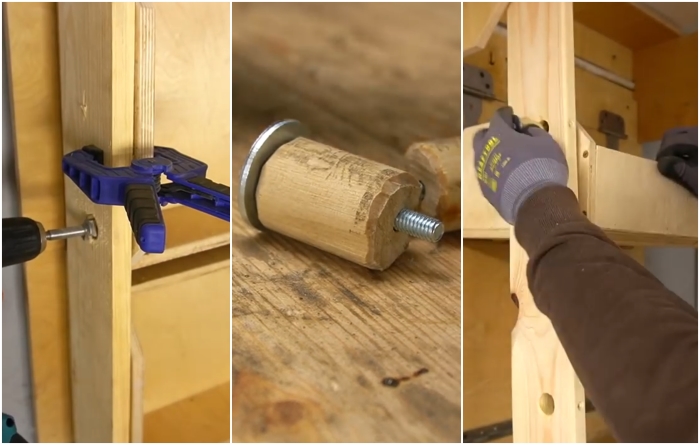

Как сделать отверстие и закрепить деревянную втулку на боковой стенке ящика. | Фото: youtube.com/ © Men's Craft.Для того чтобы правильно сделать отверстия, закрепляется планка сначала на козырьке, а потом с помощью фиксаторов и дрели на каждом ящике делается тоже самое.

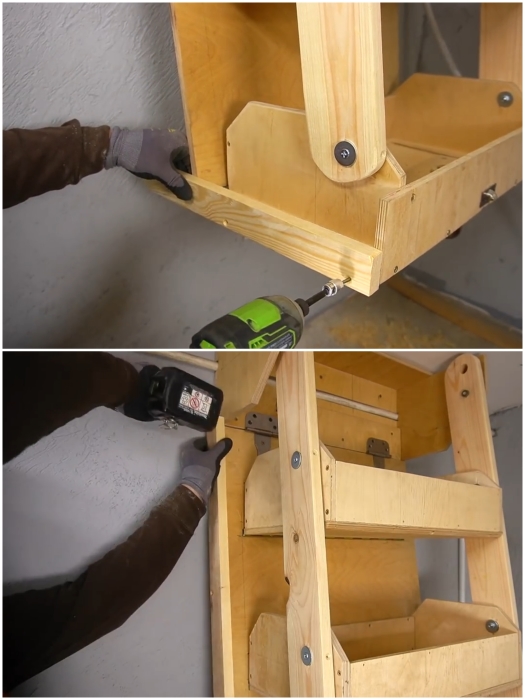

Закрепление боковых бортиков на торцах стенда и нижнего ящика. | Фото: youtube.com/ © Men's Craft.Теперь нужно сделать бортик на основном полотне стенда. Для этого потребуется неширокая рейка, свободный край которой нужно срезать под углом 45 градусов. Закреплять ее стоит перпендикулярно основному полотну на торцах стенда. Точно так же делается бортик и по краям нижнего ящика. На нем же стоит установить основную часть шпингалетов.

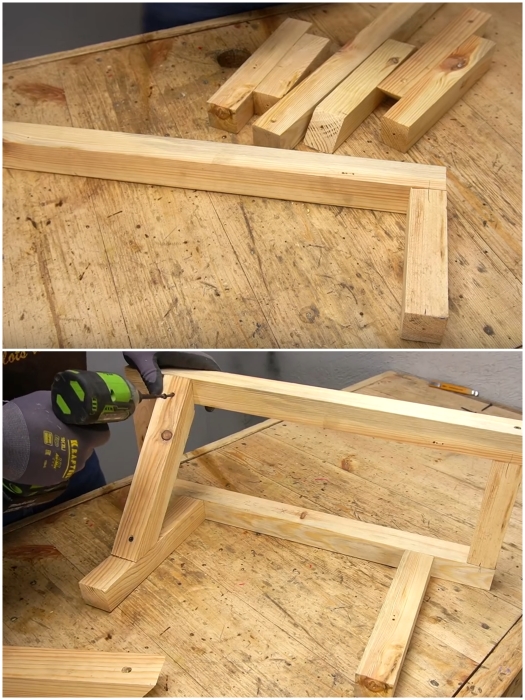

С помощью саморезов нужно собрать каркас из деревянных брусьев. | Фото: youtube.com/ © Men's Craft.По большому счету полка стенд уже готова и если место, которое она занимает вас вполне устраивает, то его можно оставить и так. Но мастер усложнил задачу заранее, придумывая двигающуюся конструкцию, поэтому останавливаться на полпути уже не целесообразно. Тем более, что осталось всего лишь сделать каркас, на котором и будет закрепляться нижняя часть подвесной полки. Для этого понадобится брус, порезанный на нужные детали и саморезы.

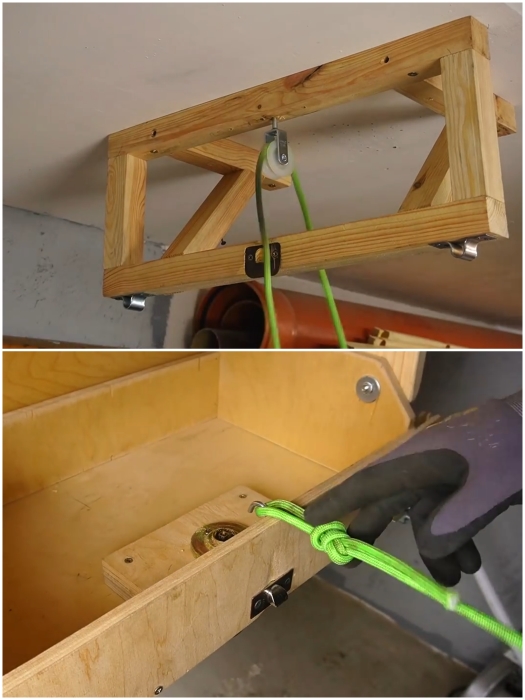

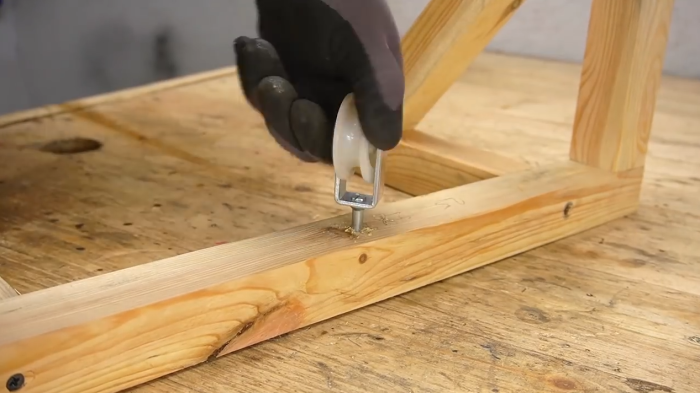

Чтобы облегчить процесс поднимания и опускания стеллажа-полки лучше установить блок с роликом для троса. | Фото: youtube.com/ © Men's Craft.Из брусьев нужно собрать конструкцию, соответствующую габаритам установленного козырька. Чтобы полка могла свободно двигаться на той стороне, которая будет прилегать, к потолку устанавливаем блок с роликом для троса. На противоположном брусе по краям прикручиваем скобы-хомуты от шпингалета. Саму же конструкцию закрепляем на потолке на расстоянии равном длине стенда.
Вместо троса можно использовать крепкую веревку или канат. | Фото: youtube.com/ © Men's Craft.Для того чтобы облегчить подъем на высоту, нужно протянуть крепкий канат или трос через крепежное кольцо в нижнем ящике и ролик на потолке. Вот теперь полка готова, и можно смело складывать весь инструмент или другие нужные вещи.

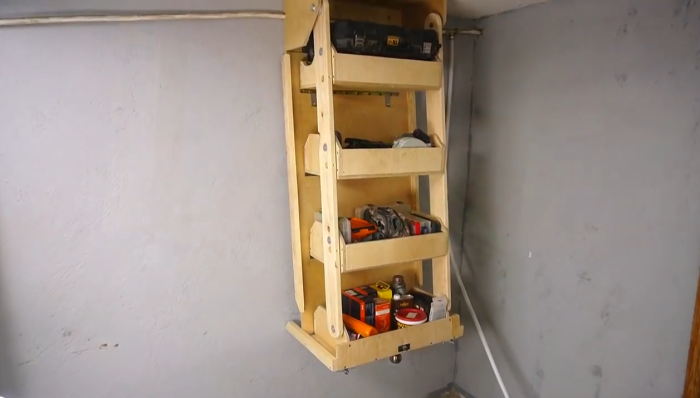

Такой вид имеет полка-стеллаж, когда она опущена. | Фото: youtube.com/ © Men's Craft.
Совет от авторов Novate.Ru: Для того чтобы пользоваться такой навесной полкой, нужно помнить, что та часть стены, которая служит опорой, во время опускания должна оставаться свободной. Как и то пространство, по которому будет описывать дугу опускаемая конструкция.

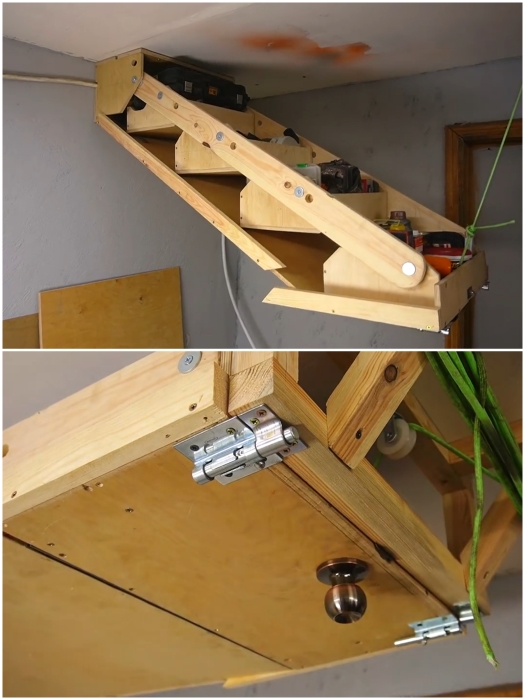

Процесс поднятия/опускания подвесной полки-стеллажа. | Фото: youtube.com/ © Men's Craft.Чтобы разобраться в некоторых процессах сборки столь сложного подъемного стеллажа, не лишним будет несколько раз пересмотреть видеоролик, который снял изобретательный умелец.Для тех, кто увлекся процессом работы с деревом, стоит обратить внимание на то,
